Что такое нержавеющий фланец воротниковый и зачем он нужен

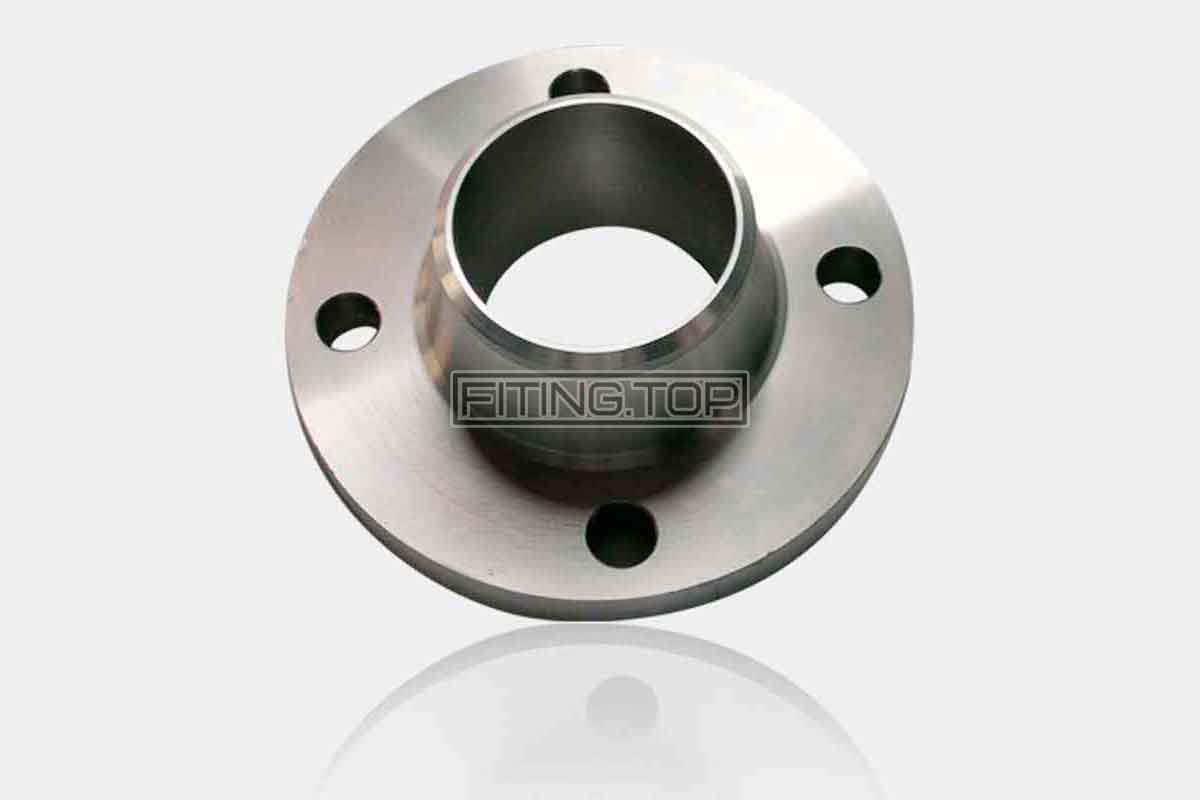

Начну с простого: фланец — это такой металлический диск, который служит для соединения труб, оборудования и арматуры в единую систему. Воротниковый фланец (он же «фланец с приварным кольцом») отличается тем, что у него есть короткая «горловина» — втулка, которая приваривается к трубе. Благодаря этому соединение получается не только прочным, но и более герметичным.

Нержавеющий фланец воротниковый делают из коррозионностойких марок стали, обычно AISI 304 или AISI 316. Первая — наиболее распространённая, универсальная нержавейка, вторая — более стойкая к агрессивным средам, например, к солевым растворам или кислотам. Это важно, особенно если фланцы применяются в пищевой, химической или фармацевтической промышленности.

Почему стоит обратить внимание именно на воротниковый фланец? Прежде всего из-за его долговечности и надежности. Приварная горловина обеспечивает плотное прилегание к трубе и снижает вероятность возникновения трещин или утечек, особенно под давлением.

Особенности конструкции и материалы

Поговорим подробнее о материалах и конструкции. Воротниковый фланец состоит из:

  • Плоской круглой части с отверстиями для болтов (обычно 4, 6 или 8 отверстий — зависит от размера).
  • Воротника — короткой трубы, выступающей из центра, который приваривается к основной трубе.

Такое решение позволяет добиться двух важных вещей: прочного сварного соединения и равномерного распределения напряжений. На практике я видел, как в ответственных установках, например, в пивоварнях или пищевых производствах, именно этот тип фланца спасал от поломок и протечек, в то время как более дешёвые варианты приходилось менять уже через пару лет.

Материалы — как я уже говорил, чаще всего это AISI 304 и AISI 316. Иногда встречается AISI 321 и AISI 310 — более «экзотичные» марки, используемые в условиях повышенной температуры или химической агрессии. Например, в цехах с высокими температурами или в системах с паром AISI 310 покажет себя лучше, чем обычная 304.

Где и как используется нержавеющий фланец воротниковый

В реальной жизни я работал с такими фланцами на разных объектах: от пивоварен до молокозаводов и фармацевтических линий. Везде, где важна чистота и герметичность, воротниковые фланцы — незаменимый элемент. Особенно в пищевой отрасли, где не допускаются загрязнения и коррозия.

Возьмем, к примеру, линию розлива пива. Там трубы и емкости постоянно подвергаются воздействию агрессивных моющих средств, а внутри — влажная среда. Приварной воротник не оставляет мест для накопления грязи или бактерий, в отличие от других соединений. Это важно не только для безопасности продукции, но и для удобства санитарной обработки.

Ещё один случай — химические производства, где линии труб проходят через зоны с коррозионными средами. Там я предпочитал использовать фланцы из AISI 316 с более плотным контролем качества сварки. Был у нас случай, когда в одной из линий использовали неподходящий фланец, и через полгода началась коррозия в зоне сварки — пришлось всё менять. Этот опыт хорошо показывает, насколько важен правильный выбор материала и качественная сварка.

Преимущества и нюансы выбора воротникового фланца

Если смотреть глазами инженера, то преимущества нержавеющего воротникового фланца очевидны. Он обеспечивает:

  • Надежное соединение с трубой за счёт приварного кольца.
  • Высокую прочность и устойчивость к внутреннему давлению.
  • Отличную коррозионную стойкость благодаря нержавеющей стали.
  • Удобство монтажа и демонтажа — благодаря болтовым отверстиям.
  • Гигиеничность — отсутствие мест скопления загрязнений.

Однако не всё так просто. Есть нюансы, о которых лучше знать заранее. Например, диаметр и толщину фланца нужно выбирать в зависимости от диаметра трубы и рабочего давления. Это, казалось бы, элементарно, но на практике часто видел, как на малонагруженные участки ставили излишне тяжелые фланцы, что ведёт к увеличению затрат и усложняет монтаж.

Ещё один момент — качество сварки воротника. Здесь, как я уже говорил, экономить нельзя. Я лично сталкивался с последствиями некачественной сварки — появлялись микротрещины, которые могли привести к аварии. Особенно опасно это в пищевой отрасли, где требования к санитарии очень высоки.

Как правильно монтировать и обслуживать воротниковые фланцы

Монтаж — отдельная тема, на которую стоит обратить внимание. Во-первых, сварка должна проводиться опытными специалистами, желательно с использованием TIG (аргонодуговой) сварки, которая обеспечивает высокое качество и минимальную деформацию металла.

Во-вторых, болтовое соединение следует затягивать по специальной схеме крест-накрест, чтобы обеспечить равномерное давление на прокладку и избежать деформации фланца. Прокладка, кстати, должна быть качественной и подходить по материалу — для пищевых процессов часто используют паронит или фторопласт.

Обслуживание обычно сводится к регулярной проверке затяжки болтов и визуальному осмотру на предмет коррозии или повреждений. На больших производствах есть регламенты, когда нужно полностью разбирать и проверять соединения, особенно если оборудование работает под давлением.

Сравнение воротникового фланца с другими типами

Для полноты картины упомяну пару альтернативных вариантов фланцев. Например, плоские и приварные фланцы без воротника. Плоские проще и дешевле, но они менее надежны в ответственных системах. Приварные без воротника зачастую применяются для легких нагрузок или низкого давления.

Воротниковый фланец — это такой компромисс между прочностью, надежностью и стоимостью. Если нужна долговечность и безопасность — выбор очевиден. Если же система не критична и бюджет ограничен — можно рассмотреть другие варианты.

Заключение: опыт и рекомендации

За годы работы с нержавеющим металлопрокатом и пищевым оборудованием я убедился, что нержавеющий фланец воротниковый — это тот элемент, на котором нельзя экономить, если важна надежность и качество. Он служит долго, выдерживает давление и агрессивные среды, а также облегчает обслуживание.

Если у вас стоит задача собрать трубопроводную систему, которая будет работать без сбоев и простоев, внимательно подходите к выбору фланцев, учитывайте марку стали и условия эксплуатации. Важна не только сама деталь, но и качество монтажа — иначе можно получить проблемы через полгода.

В общем, если вы в поисках долговечного решения для труб и оборудования, которые должны выдерживать и давление, и химические воздействия, нержавеющий воротниковый фланец будет отличным выбором. Просто не забывайте о грамотном проектировании и профессиональном монтаже — это залог успеха.

Более подробную информацию вы можете найти на сайте https://fiting.top/ – поставщик нержавеющей трубопроводной арматуры.
