Электромагнитные клапаны (соленоидные клапаны) – это устройства, которые используются для дистанционного управления потоком рабочей среды в трубопроводе. Электромагнитный клапан состоит из двух основных частей: электромагнита и запорного механизма. Электромагнит создает магнитное поле, которое приводит в движение запорный механизм, открывая или закрывая поток.
Электромагнитные клапаны широко используются в различных отраслях промышленности, в том числе в системах водоснабжения, отопления, вентиляции, кондиционирования, в системах пожаротушения, в системах автоматизации технологических процессов.
Классификация электромагнитных клапанов
Электромагнитные клапаны классифицируются по различным параметрам, в том числе:
- По типу конструкции:
- Нормально закрытые (НЗ) – в исходном состоянии затвор закрыт, и поток рабочей среды перекрывается. При подаче напряжения затвор открывается.
- Нормально открытые (НО) – в исходном состоянии затвор открыт, и поток рабочей среды проходит. При подаче напряжения затвор закрывается.
- Бистабильные – имеют два рабочих положения затвора, которые переключаются при подаче напряжения.
- По принципу действия:
- Клапаны прямого действия – затвор открывается и закрывается при подаче напряжения на электромагнит.
- Клапаны непрямого действия – затвор открывается и закрывается под воздействием энергии рабочего потока.
- По материалу корпуса:
- Латунь – легкий, податливый в обработке, практичный и недорогой материал. Не рассчитан на высокие температуру и давление. Чаще используется в бытовых трубопроводах.
- Чугун – тяжелый, прочный, не боится ржавчины, механического воздействия, гидравлических ударов. Используется для промышленных и производственных трубопроводных систем.
- По рабочим веществам:
- Вода – наиболее распространенное рабочее вещество для электромагнитных клапанов. Используется в системах водоснабжения, отопления, вентиляции, кондиционирования.
- Воздух – используется в системах вентиляции, кондиционирования, пневматических системах.
- Нефтепродукты – используются в системах транспортировки и хранения нефтепродуктов.
- Неагрессивные среды – используются в системах водоподготовки, пожаротушения.
- Масло – используется в системах смазки, охлаждения.
- По напряжению:
- 220 В – наиболее распространенное напряжение для электромагнитных клапанов. Подходит для большинства магистралей.
- 24 В – используется в некоторых бытовых и промышленных системах.
- По виду присоединения:
- Фланцы – используется для монтажа клапанов на крупные магистрали.
- Резьба – используется для монтажа клапанов на небольшие магистрали или трубопроводы.
- По типу уплотнительной мембраны:
- FKM – универсальный вариант для любых неагрессивных сред.
- NBR – мембрана для нефти, нефтепродуктов, масла, дизеля.
- EPDM – мембрана для щелочей, кислот, слабоагрессивных сред.
При выборе электромагнитного клапана необходимо учитывать следующие факторы:
- Тип конструкции – определяет положение затвора в исходном состоянии.
- Принцип действия – влияет на скорость и надежность срабатывания клапана.
- Материал корпуса – определяет прочность, долговечность и стоимость клапана.
- Рабочие вещества – определяет возможность использования клапана в конкретной среде.
- Напряжение – необходимо для срабатывания клапана.
- Вид присоединения – определяет способ монтажа клапана на трубопровод.
- Тип уплотнительной мембраны – обеспечивает герметичность клапана.
Примеры использования электромагнитных клапанов
- В системах водоснабжения электромагнитные клапаны используются для управления потоком воды, например, для включения и выключения подачи воды в кран, для управления поливом растений, для работы насосных станций.
- В системах отопления электромагнитные клапаны используются для управления потоком теплоносителя, например, для включения и выключения радиаторов отопления, для управления работой котла.
- В системах вентиляции электромагнитные клапаны используются для управления потоком воздуха, например, для включения и выключения вентиляторов, для управления работой кондиционеров.
- В системах пожаротушения электромагнитные клапаны используются для управления потоком воды или пены, например, для включения и выключения системы пожаротушения.
- В системах автоматизации технологических процессов электромагнитные клапаны используются для управления различными технологическими процессами, например, для подачи и отключения сырья.

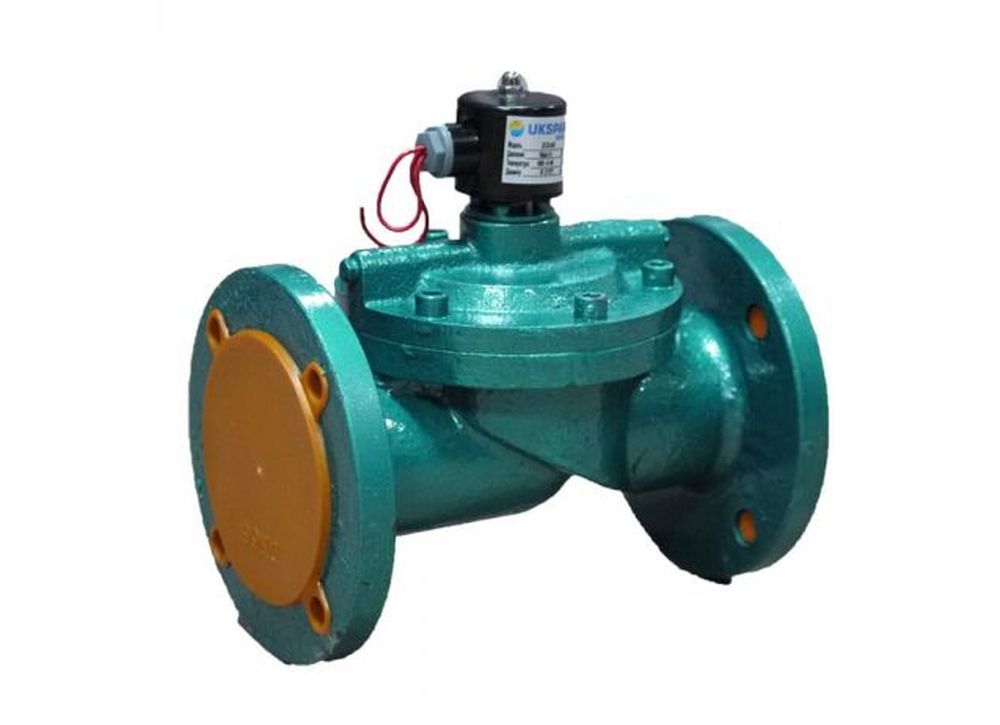

Электромагнитные клапаны в каталоге UKSPAR
Электромагнитные клапаны предоставляют широкий выбор в зависимости от различных параметров, и каталог UKSPAR предоставляет разнообразие моделей с учетом следующих характеристик:
- Тип конструкции:
- Нормально-закрытые (НЗ) клапаны, закрытые при отсутствии напряжения.
- Нормально-открытые (НО) клапаны, открытые при отсутствии напряжения.
- Бистабильные клапаны с переключаемым рабочим положением затвора.
- Принцип действия:
- Прямого действия, где затвор движется при подаче напряжения.
- Непрямого действия, где затвор движется под воздействием энергии рабочего потока.
- Напряжение:
- Электромагнитные клапаны с напряжением 220В (наиболее распространенное).
- Возможно также наличие клапанов с напряжением 24В.
- Материал корпуса:
- Латунь – легкая, податливая, практичная, недорогая.
- Чугун – тяжелый, прочный, устойчив к ржавчине, используется в промышленных системах.
- Рабочие вещества:
- Электромагнитные клапаны для воды, воздуха, нефтепродуктов, неагрессивных сред, масла.
- Вид присоединения:
- Монтаж через собственные фланцы или резьбу.
- Тип уплотнительной мембраны:
- FKM – универсальный для неагрессивных сред.
- NBR – для нефти, нефтепродуктов, масла, дизеля.
- EPDM – для щелочей, кислот, слабоагрессивных сред.
Большой выбор электромагнитных клапанов от производителя UKSPAR предоставляет возможность выбора оптимальной модели с учетом требований конкретного процесса. Продукция сертифицирована и сопровождается гарантией, что обеспечивает надежность и качество электромагнитных клапанов для различных применений.
